二次元影像仪4030

日期：2017/8/4 11:05:49　人气：2665

二次元影像仪4030

DTV430二次元影像测量仪

[产品介绍]
◆VMS-430二次元影像测量仪，是我公司推出的一款针对二维尺寸测量的2D影像测量仪；

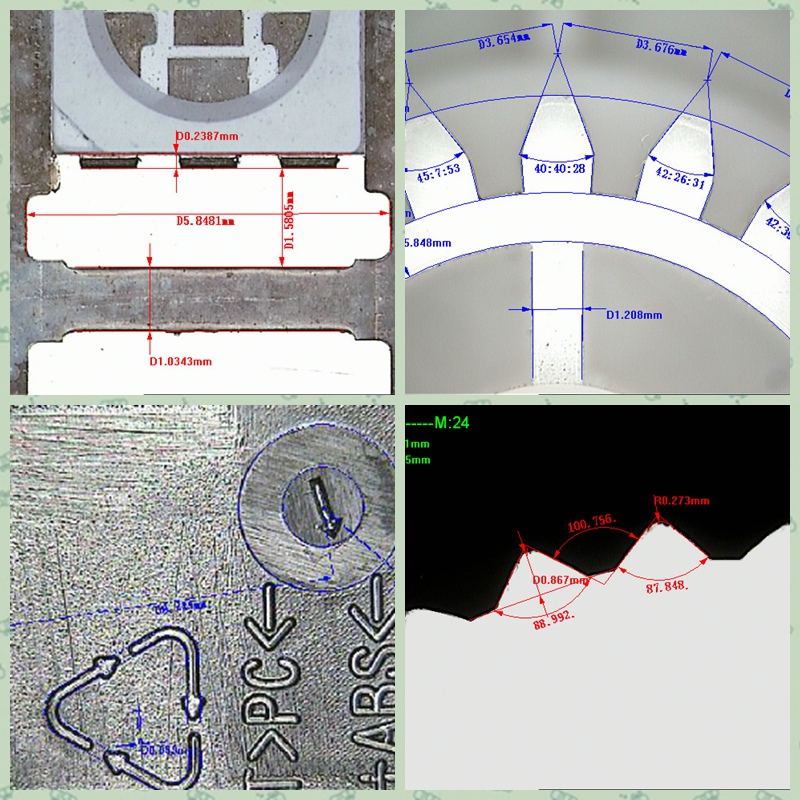

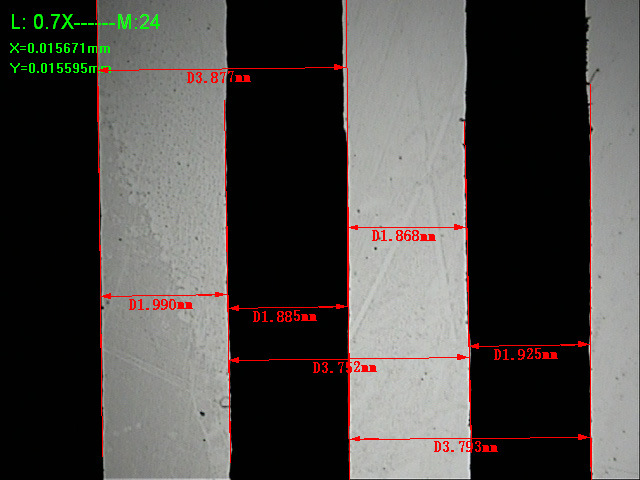

◆此款机型采用高清晰彩色CCD摄像机和多倍变焦物镜以及2D专业影像测量软件，可测点、线、圆、距离、角度等基本测量功能及多坐标功能，能满足基本的二次元测量需求；
◆测量数据可输入EXCEL、WOR或者将测量图形输出至CAD中进行对比和设计。

[产品特点]

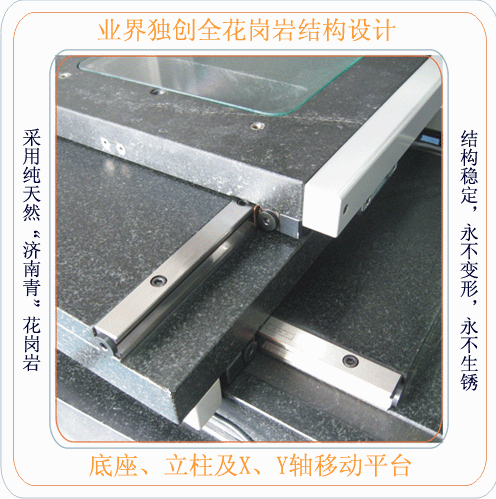

◆全花岗石结构，机构永不变形
◆X、Y装有光栅尺，定位精确
◆变焦物镜倍率：0.7~4.5X
◆LED冷光源（表面光和轮廓光）避免工件受热变形
◆2D专业测量版软件
◆由二坐标工作台、光栅尺与数据处理器组成数字元测量及数据处理系统
◆仪器具有多种数据处理、显示、输入、输出功能,特别是工件无需摆正功能非常实用
◆仪器备有RS232接口,与计算机连接后,采用专门测量软件，可通过计算机对测绘图形进行处理及输出

[技术参数]

MODEL	DTV430
X/Y/Z轴量测行程(mm)	400×300×200
大理石平台尺寸(mm)	556×466
玻璃台尺寸(mm)	460×360
外形尺寸	950×680×1100
机台基座材料	“济南青”高精度花岗石
照明系统	表面光源与透射光源均用LED，亮度可调
CCD	COMST高解析度彩色CCD
X,Y轴量测精度	（3+L/200）um
放大倍率	Step Zoom光学放大率：0.7--4.5X，影像放大率：30--225X
光学尺解析度	1 um
重复性	2 um
操作方式	手动
电源供给	110V/220V
合适温度，湿度	温度：19°--24°，湿度：45%--75%
保修期	一年
选购件	组装电脑、品牌电脑、仪器桌
